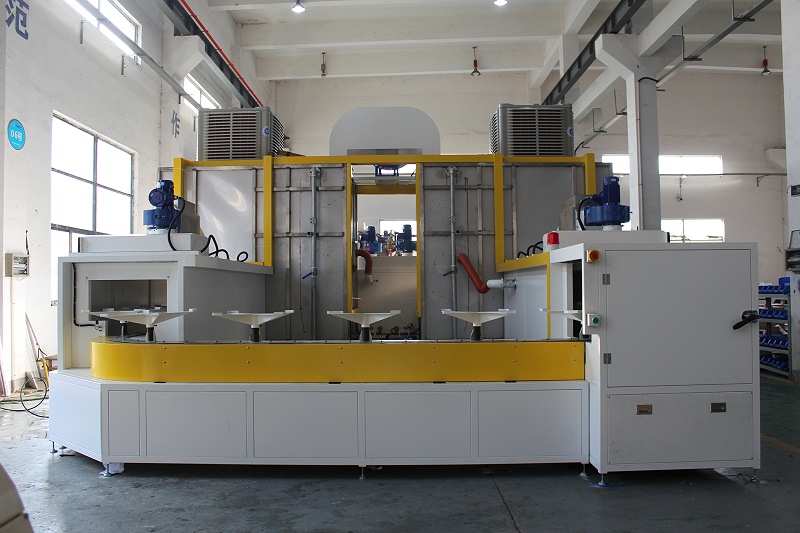

安捷倫自動噴膠機系列又添一員猛將，軌道式自動噴膠機

該機是由機架、鏈條輸送系統、噴膠系統、供膠系統、氣動系統、加熱系統、廢氣吸收及排放系統、電氣控制系統等組成

機架

機架部分為該設備主要支撐。及該機的主要工位都由機架來支撐，采用型鋼制作。

鏈條輸送系統

用于輸送工件。輸送線為環形布置，循環運動，鏈條帶動托盤行走運動經過 所有工作區域，完成工件的上下料、噴涂、烘干等工序。保證鏈條防塵。 如出現污染，賣方負 責整改。

噴膠系統

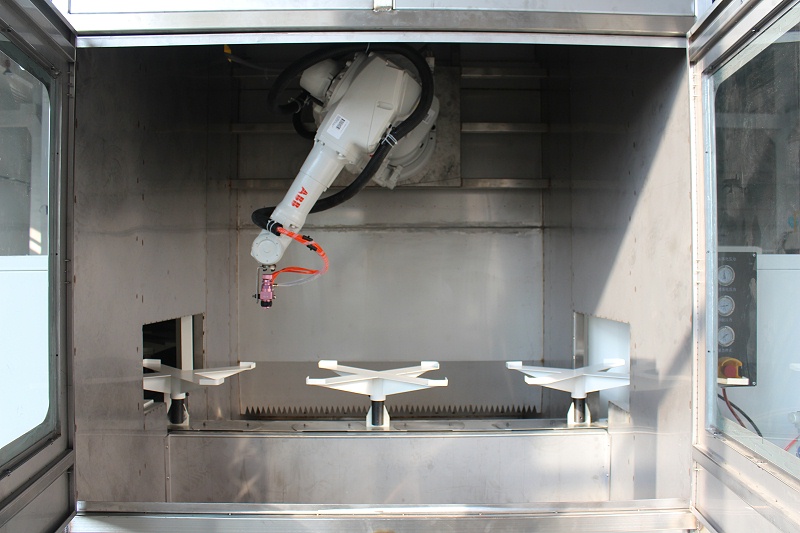

軌道式噴膠機的噴膠系統共兩套，每套1把噴槍，分別為底膠滾涂一套和面膠滾涂一 套。噴膠系統采用ABB機器人（ 含靜電衣）夾持噴槍進行噴涂，過濾系統采用水簾過濾，整個噴涂室采用 SUS304不銹鋼制作，方便清理、 避免銹蝕。 噴涂室內設計掛點 便于買方自 行更換油布。

供膠系統

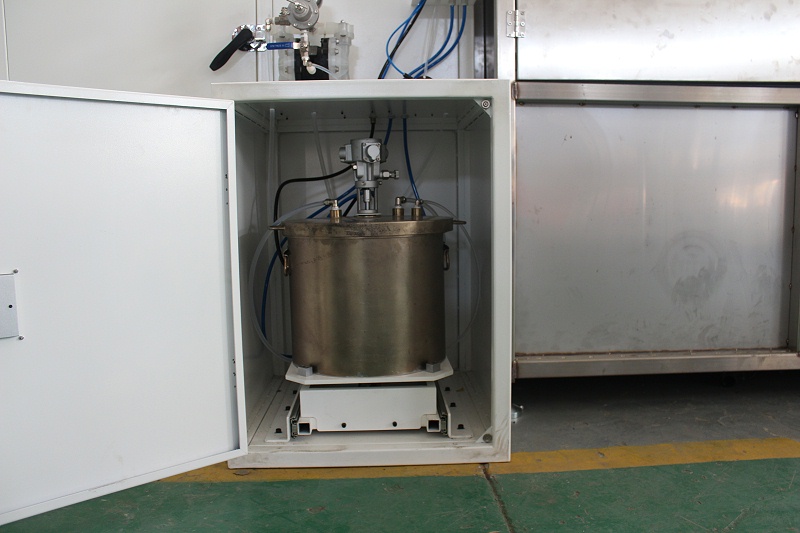

供膠系統共兩套，分別為底膠供膠一套和面膠供膠一套。供膠系統包含稱重裝置、攪拌裝置、噴膠裝置等。采用隔膜泵供膠。稱重裝置能夠?qū)崟r檢測桶內膠液的容量，低于預警值時會報警提示添膠。攪拌裝置采用氣動馬達驅動，防止膠漿沉積，速度可無極調速。

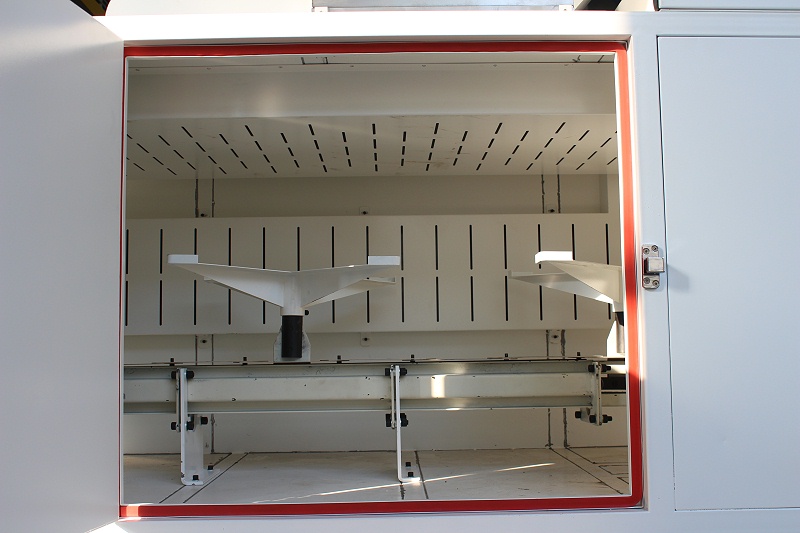

加熱系統

加熱系統把風機吹出的風加熱到一定溫度（溫度可調）送入烘室，預熱或?qū)a(chǎn)品表面膠烘干。加熱系統共五套，預熱一套、底膠干燥兩套、面膠干燥兩套。加熱采用電加熱，通過非循環進行加熱. 循環加熱吸風口有不銹鋼過濾網，防止有粉塵顆 粒進入加熱器. 保證正常操作使用不會有風險。如出現污染，賣方負責整改。

廢氣吸收、排放系統

共一套，該系統可以減少廢氣對室內空氣的污染，防止溶劑的聚集。廢氣吸收排放系統由吸風裝置、風機組成。吸風裝置可以將噴涂室內的漆霧經水簾過濾后 及時抽走。設備界限外的排風管道由甲方負責。

控制系統

采用PLC可編程控制系統進行控制，人機界面采用觸摸屏。它能根據不同的工件要求人為設定參數，如對工作節拍、涂膠時間，溫度等要求進行人為控制。
